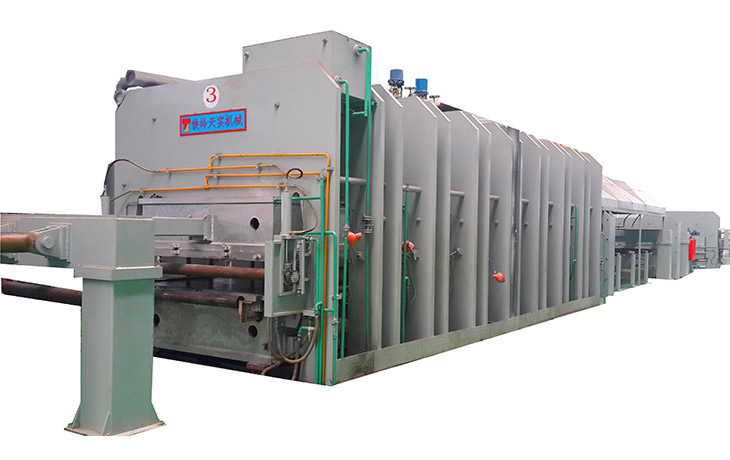

Fabric core conveyor belt flat vulcanization production line
Technical parameters / name |
|||||||
Performance parameter | 1000X10000X2 |
1200X10000 (12600)X2 |
1400X10000 (12600)X2 |
1600X10000 (12600)X2 |
1800X10000 | 2200X10000 | 2400X10000 |
Nominal mounding forceMN | 35 | 42/52.92 | 49/61.74 | 56/70.56 | 63 | 77 | 84 |
Hot plate specifications (LXW)mm |
1000X10000 |
1200X10000 (12600) |
1400X10000 (12600) |
1600X10000 (12600) |
1800X10000 | 2200X10000 | 2400X10000 |
Hot plate unit pressureMPa | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 |
Cylinder diametermm | 500 | 420 | 500 | 600 | 600 | 600 | 650 |
Number of cylinders | 10 | 18 | 16 | 16/20 | 16/20 | 16 | 16/18 |
Clamping forceKN | 500 | 700 | 900 | 1100 | 1200 | 1500 | 1700 |
Tensile forceKN | 500 | 700 | 900 | 1100 | 600 | 750 | 850 |
1200X12600X2 Batching label specification(2 sets)
|
|||||
Number | Model | Name | Quantity | Material | Remarks |
1 | GB/T799-1998 | Anchor bolt M20X500 | 20 | Level 4.8 | |
2 | GB/T5780-2000 | bolt M12X50 | 16 | Level 4.8 | |
3 | GB/T41-2000 | screw nut M12 | 8 | Level 5 | |
4 | GB/T41-2000 | screw nut M20 | 20 | Level 5 | |
5 | GB/T95-2002 | washer12 | 24 | 100HV | |
6 | GB/T95-2002 | washer20 | 20 | 100HV | |
7 | STO40-50 VT4 45X45U | Safety chuck (passive end) | 2 | Finished product | Chaoyang Sanchuang |
8 | STW40-50 VT4 45X45U+M-8/B(Powered) | Safety chuck (active end) | 2 | Finished product | Sprocket pitch 19.05 teeth 42 |
9 | GB/T1243-1997 | Chain (12A) 105 saves 2m |
2 | Finished product | Pitch 19.05 |
10 | TK58-Y2.2-4P-15.22-M1-I-A | Spiral bevel gear reducer | 2 | Finished product | Zhejiang Tongli |
11 | GB/T37-1988 | T-bolt M12X60 | 8 | Level 8.8 | |
Fiction:Yang Chengren Date:Jan.10th 2018 Review: Date: | |||||
1200X12600X2 batcher plus parts details(two sets)
|
|||||
Number | Drawing number | Name | Quantity | Material | Remarks |
1 | TS1802-09-00 | Rolling device (left drive) | 2 | Component | |
2 | TS1711-2-1-00 | Stand | 2 | Weldment | |
3 | TS1711-2-1-1 | Bottom plate | 2 | Q235-A | |
4 | TS1711-2-1-2 | Rectangular square tube | 4 | Q235-A | |
5 | TS1711(左)-2-2-00 | Bracket (left drive) | 2 | Weldment | |
6 | TS1711-2-2-1 | Bottom plate | 2 | Component | |
7 | TS1802-09-01 | 45 square steel | 2 | 45 | |
8 | TS1711-2-3-00 | safety cover | 2 | Q235-A | |
9 | TSG1396-01 | Reducer sprocket | 2 | 45 | |
10 | TS1415-04-02 | T-slot plate | 4 | Q235-A | |
Fiction:Yang Chengren Date: Jan.10th 2018 Reivew: Date: | |||||
